Was ist ESD? Der unsichtbare Feind der Elektronik

Die Abkürzung ESD steht für Electrostatic Discharge, zu Deutsch: elektrostatische Entladung. Jeder kennt das Phänomen: Man läuft über einen Teppich, berührt eine Türklinke und bekommt einen kleinen „Schlag“. Was im Alltag meist nur ein kurzer Schreck ist, stellt in der Elektronikfertigung eine unsichtbare, aber enorme Gefahr dar.

Wie entsteht eine elektrostatische Entladung?

Elektrostatische Aufladung entsteht durch Reibung oder Trennung von Materialien (der sogenannte triboelektrische Effekt). Sobald ein aufgeladener Körper einen leitfähigen Gegenstand oder ein elektronisches Bauteil berührt, gleicht sich die Spannung schlagartig aus – es fließt ein kurzer, aber heftiger Stromimpuls: die ESD.

Warum ist ESD so gefährlich für die Elektronik?

Moderne Mikroelektronik wird immer kleiner. Mikrochips und Sensoren besitzen Leiterbahnen, die tausendmal dünner sind als ein menschliches Haar. Während ein Mensch eine Entladung erst ab ca. 3.000 Volt spürt, können empfindliche Bauteile bereits bei weniger als 30 Volt zerstört werden.

Die zwei Arten von ESD-Schäden:

• Sofortiger Defekt: Das Bauteil ist direkt nach der Entladung unbrauchbar und fällt im Test auf.
• Latenter Fehler (Spätschaden): Das Bauteil ist vorgeschädigt, funktioniert aber zunächst noch. Der Ausfall tritt erst Wochen oder Monate später beim Endkunden auf – was hohe Garantie- und Reparaturkosten verursacht.

Effektiver ESD-Schutz: Die EPA (Electrostatic Protected Area)

Um empfindliche Bauelemente zu schützen, ist ein konsequentes ESD-Management unerlässlich. Der wichtigste Schritt ist die Einrichtung einer EPA – einer ESD-Schutzzone.

Die wichtigsten Maßnahmen für ESD-Sicherheit:

• ESD-Kleidung & Schuhe: Spezielle Fasern leiten Ladungen sicher über den Boden ab.

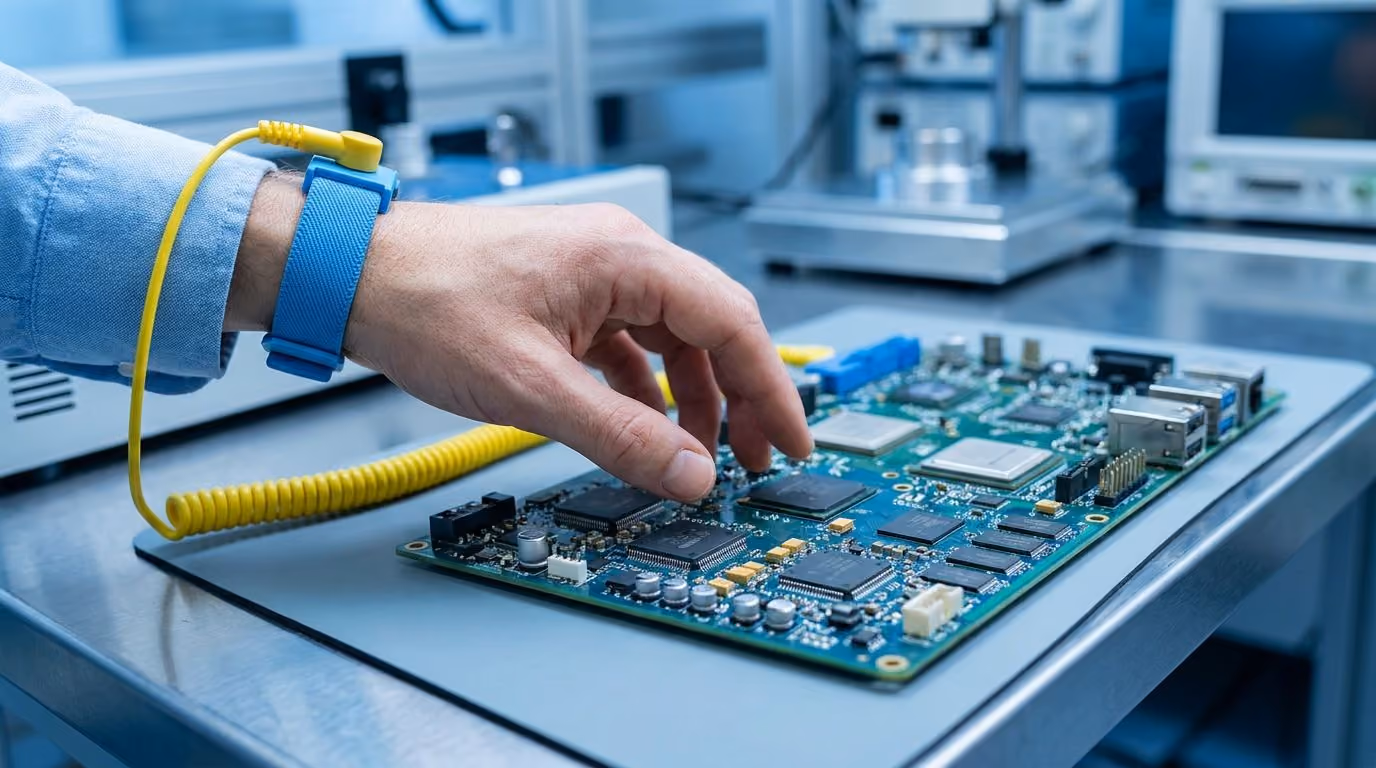

• ESD-Armbänder: Verbinden den Mitarbeiter direkt mit der Erdung.
• ESD-Arbeitsplätze: Antistatische Tischmatten und Bodenbeläge sorgen für kontrolliertes Ableiten der Energie.
• ESD-Verpackungen: Spezialbeutel (Shielding Bags) schützen Komponenten beim Transport.
• Ionisierung: In Bereichen ohne Erdungsmöglichkeit neutralisieren Ionisatoren die Luft.

Warum Unternehmen in ESD-Schutz investieren

Ein professioneller ESD-Schutz nach der Norm DIN EN 61340-5-1 ist kein Luxus, sondern eine Notwendigkeit für qualitätsbewusste Unternehmen.

• Senkung der Ausschussquote: Weniger defekte Teile in der Produktion.
• Imagegewinn: Höhere Zuverlässigkeit Ihrer Produkte beim Kunden.
• Kosteneinsparung: Vermeidung von teuren Rückrufaktionen und Garantiefällen.
